Дренаж без щебня и в геотекстиле

Сравните и выберите оптимальные дренажные трубы для дренажа жилых участков и участков сельхоз назначения

Дренаж без щебня

в кокосовом фильтре

Дренаж с наполнителем из пенополистирола/пенопласта

Дренаж в геотекстиле

Сравнение характеристик дренажных труб

На данный момент существует 3 основных системы внутреннего дренажа от разных производителей для отвода излишней влаги из грунта

Дренаж без щебня

в кокосовом фильтре

01

Назначение

Дренаж жилых участков и участков сельхоз назначения

02

Тип грунта

Глинистые и суглинистые грунты с высоким содержанием железа. Оптимальна для средней полосы РФ

03

Обсыпка (щебень, гравий)

Не требуется. Фильтрующий слой из кокосового волокна компенсирует необходимость в обсыпке.

Схема укладки трубы с кокосовым фильтром

04

Максимальная глубина закладки

до 3,5 м

05

Водоприемная способность в песчаной почве

Коэффициент 1,24

06

Устройство конверта (разделение засыпки)

Разделение грунта и обсыпки геотекстилем не требуется

07

Заиливание при эксплуатации

Не подвержен за счет объемного фильтра из кокосового койра, который предотвращает образование пленки из частиц грунта.

08

Минимально необходимая ширина траншеи под трубу

Ширина траншеи равна диаметру выбранной трубы

09

Необходимость использования спецтехники

Не требуется. Достаточно самостоятельно выкопать траншею и уложить трубу без использования доп. материалов.

10

Необходимость вывоза лишнего грунта после укладки

Не требуется, т.к. труба не занимает много места и лишний грунт не остается.

11

Экономия времени на монтаж

40% по сравнению с трубой в геотекстиле

12

История использования

Более 70 лет в европе и более 20 лет в РФ

13

Цена за метр трубы д110 (розница)

315 руб

14

Стоимость укладки 1 м трубы с учетом работ и материалов

900 руб

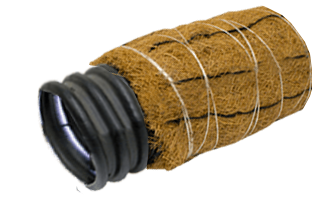

Труба дренажная в кокосовом фильтре

Производитель - ООО Обстройтех

Диаметры труб

д63 - 195 руб/м

д90 - 265 руб/м

д110 - 315 руб/м

д160 - 455 руб/м

д200- 1100 руб/м

Упаковка - бухты 50м


Дренаж с наполнителем из пенополистирола/пенопласта

01

Назначение

Дренаж жилых участков и участков сельхоз назначения

02

Тип грунта

Глинистые и суглинистые грунты с высоким содержанием железа. Оптимальна для средней полосы РФ

03

Обсыпка (щебень, гравий)

Не требуется. Фильтрующий слой из пенопласта компенсирует необходимость в обсыпке.

Схема укладки трубы с пенопластом

04

Максимальная глубина закладки

Только поверхностный дренаж до 2 м (пенопласт подвержен сжатию при большом давлении, что может нарушить работу дренажной системы)

05

Водоприемная способность в песчаной почве

Коэффициент  >1

06

Устройство конверта (разделение засыпки)

Разделение грунта и обсыпки геотекстилем не требуется

07

Заиливание при эксплуатации

Возможно, за счет внешней обмотки пенопласта  геотекстилем, т.к. на геотекстиле со временем может образовываться пленка препятствующая проникновению влаги.

08

Минимально необходимая ширина траншеи под трубу

30-40 см

09

Необходимость использования спецтехники

Не требуется. Достаточно самостоятельно выкопать траншею и уложить трубу без использования доп. материалов.

10

Необходимость вывоза лишнего грунта после укладки

Требуется

11

Экономия времени на монтаж

25% по сравнению с трубой в геотекстиле

12

История использования

Не более 5 лет в РФ

13

Цена за метр трубы д110 (розница)

375 руб

14

Стоимость укладки 1 м трубы с учетом работ и материалов

1 000 руб

Труба дренажная с наполнителем из пенопласта

Производитель - ООО SoftRock

Диаметры труб

д110 - 400 руб/м

д160 - 760 руб/м

д200- 930 руб/м

Упаковка - трубы по 3м

Дренаж в геотекстиле

01

Назначение

Дренаж жилых участков и участков сельхоз назначения

02

Тип грунта

Более универсальный материал, однако считается, что он лучше подходит для торфяных, песчаных и супесчаных почв.

03

Обсыпка (щебень, гравий)

Требуется обсыпка трубы щебнем или гравием, во избежании заиливания и засорения трубы, а так же для увеличения пропускной способности.

Схема укладки трубы геотекстилем

04

Максимальная глубина закладки

до 3-6 м в зависимости от кольцевой жесткости трубы, указанной производителем.

05

Водоприемная способность в песчаной почве

коэффициент 1

06

Устройство конверта (разделение засыпки)

Требуется дополнительная прослойка из геотекстиля между грунтом и обсыпкой.

07

Заиливание при эксплуатации

Возможно, за счет внешнего разделительного конверта из геотекстиля, т.к. на геотекстиле со временем может образовываться пленка препятствующая проникновению влаги.

08

Минимально необходимая ширина траншеи под трубу

40 см

09

Необходимость использования спецтехники

Требуется на доставку щебня до места укладки труб. А так же дополнительные трудозатраты на обсыпку трубы щебнем.

10

Необходимость вывоза лишнего грунта после укладки

Требуется

11

Экономия времени на монтаж

0%

12

История использования

Около 50 лет в европе и 40 лет в РФ

13

Цена за метр трубы д110 (розница)

70 руб

14

Стоимость укладки 1 м трубы с учетом работ и материалов

1 400 руб

Труба дренажная ПНД однослойная SN4 с фильтром из геотекстиля

Производитель - ООО Обстройтех

Диаметры труб

д63 - 41 руб/м

д90 - 63 руб/м

д110 - 63 руб/м

д160 - 107 руб/м

д200- 165 руб/м

Упаковка - бухты 50м

Мнения экспертов

Данный материал был составлен на основе испытаний кафедры гидротехнического и дорожного строительства Ярославского Государственного технического университета

Осипов Д.Н. доцент кафедры ГДС

"К сожалению в последние годы на рынке дренажных систем и строительства в целом, замечается тенденция безответственности. Что касается именно дренажа, то на каждый объект, будь то дачный участок или мелиорация пахотных земель, должны специалистами составляться проекты с замерами и пробами гигроскопичности грунта и других параметров. Исходя из данных по грунту уже и должны подбираться материалы.

Сейчас же, в секторе частного или "не крупного" строительства проектная работа практически не ведется и большая часть материалов подбирается "строго на глаз" - кто-то в интернете вычитал как надо, или ему строители сказали что так лучше. Тот и тот источник информации, для меня достаточно сомнительны. Про интернет, сами знаете, что там можно найти, а строители часто советуют то, что не Вам лучше, а им удобнее закупить под Ваш проект, (на что у них закупка дешевле, что проще найти или дороже перепродать).

Как правило, явные дефекты в работе дренажных систем видны не сразу, а только через несколько лет эксплуатации. А там уже никто не разбирается, почему так вышло. Да и доказать что то практически невозможно - кто то скажет что это материал некачественный, кто то, что смонтировано плохо. Все будут друг на друга показывать пальцем и виноватых вряд ли уже найдешь."

Мнение о дренажной трубе с кокосовым фильтром:

Этот вариант дренажа уже давно используется и заслужил популярность в Европе за счет надежности и простоты монтажа - достаточно выкопать траншею, уложить трубу под нужным уклоном и закопать без использования щебня и прочих дополнительных материалов. В России он получил не сильное распространение, т.к. до недавнего времени был представлен только в импорте, цена которого могла превышать 1000руб за метр трубы.

У тех, кто еще не сталкивался с этим дренажем, часто возникает вопрос по поводу водоприемной способности кокосового волокна. Труба с фильтром достаточно компактна. Как она способна поглощать нужное кол-во воды и что будет, когда кокосовое волокно сгниет, т.к. кокосовая койра - это органический материал.

На самом деле, в центральном округе, как и в большинстве других территорий РФ, водопропускная способность самого грунта как правило гораздо ниже любой дренажной трубы. Смысл переплачивать за трубу, которая способна пропускать 50 л воды в минуту, если отдача самого грунта не превышает 100 литров в сутки? Данный параметр играет роль как правило в каких либо сложных проектах, где это действительно необходимо, а в большинстве случаев, повышенная пропускная способность труб - это маркетинговый ход. Кроме того, неравномерность кокосового волокна повышает водоприёмную способность дренажной системы за счёт увеличения смоченного периметра и водозахватывающей поверхности труб, а так же не хуже, а порой лучше защищает от заиливания, заохривания и кальмотации. Причем в Европе, а в последнее время и в РФ, кокосовый дренаж часто используется не только для отведения влаги, но и для насыщения грунта влагой, путем обратной закачки воды, в проектах где требуется поддерживать определенный уровень влажности грунта.

Само кокосовое волокно действительно сгнивает. За счет высокого содержания лигнина, этот процесс может занимать 6-10 лет, в зависимости от условий эксплуатации. За это время грунт в предренной области стабилизируется и вокруг дренажной трубы формируется сеть ориентированных активных микропор, через которые чистая вода попадает в трубу (см фото). Аналогичным образом раньше формировали каналы поступления воды к трубам, закладывая в грунт ивовые ветки, которые постепенно сгнивали и оставляли в улежавшемся грунте канальцы.

К тому же наши испытания, показали высокую прочность данного вида труб на сжатие и вытягивание, по сравнению с другими видами дренажных труб. Что на наш взгляд, является более весомым аргументом по сравнению с завышенной пропускной способностью.

Томограмма дренажной трубы в грунте.

Мнение о дренажной трубе с наполнителем из пенопласта:

На первый взгляд это действительно достойный вариант, не требующий обсыпки и упрощающий монтаж. Правда что-то конкретное про этот тип дренажа сказать сложно, т.к. каких либо достойных испытаний еще никто предоставить не смог, и на рынке он совсем не давно. Активно поступать в продажу на рынках и в торговых фирмах он начал всего пару лет назад, а этого обычно недостаточно, чтобы понять, как он себя ведет в грунте. Думаю, что реальную картину мы сможем увидеть только через 2-3 года.

Мое мнение по поводу данного дренажа неоднозначно. С одной стороны, на просторах интернета часто встречается информация что это прочная труба, которую можно укладывать на большую глубину и она выдерживает проезд многотонного автомобиля, но с другой стороны – это всего лишь пенопласт, который легко мнется даже руками. Я бы не рекомендовал его использовать на глубинах более 1м, т.к. думаю, что такую объемную и мягкую конструкцию, давление грунта просто пережмет, не говоря уже о автомобилях.

Кроме того, уже доводилось слышать, что при закапывании его на небольшую глубину, во время сильных паводков и дождей, дренаж всплывал. Конечно, здесь возможно имеет место некорректный монтаж дренажа, но даже если от большого количества воды пенопласт хоть чуть приподнимется, это может изменить уклон дренажа или создаст деформацию на стыке 3-х метровых труб, что в свою очередь нарушит отток воды. Возможно, данное решение оптимально, для неглубокого дренажа газона, в местах отсутствия резкого повышения уровня влажности в случае дождей или весеннего таяния снега.

Мнение о дренажной трубе с фильтром из геотекстиля:

Дренажные трубы с фильтром из геотекстиля активно используются уже несколько десятилетий в самых разнообразных и сложных проектах по всему миру. В последнее время его востребованность несколько снижается, поскольку на рынке появились новые аналоги, но он до сих пор считается универсальным во всех форматах.

Не смотря на низкую стоимость самой трубы, его недостатком является высокая стоимость в перерасчете на метр готовой дренажной системы, так как он требует обсыпки щебнем, и прочие дополнительные материалы и виды работ при его укладке, а так же занимает больше времени и сил. Его несомненным плюсом, служит универсальность и возможность использовать практически под все виды грунта и в самых разнообразных и технически сложно реализуемых проектах, где требуются высокие показатели по водоотведению, прочности, глубине укладки и прочее. Здесь достаточно только правильно выбрать трубу (класс прочности, однослойные/двуслойные и т.д.) и грамотно сделать обсыпку с конвертом.

Конечно, если речь идет не о дренаже фундамента зданий и не подразумевается необходимость повышенной прочности и глубины укладки, то его использование может быть не выгодно с точки зрения стоимости. Во всех остальных случаях, думаю проще переплатить и «спать спокойно».

Дренаж пристенной области здания

Получите отчет по испытаниям дренажных труб Ярославского Государственного технического университета и все технические характеристики дренажных труб

Введите Ваше имя
Введите Ваш телефон *

Расчет себестоимость 1 метра укладки дренажа

При расчете использовались среднерыночные цены на материалы и виды работ для сравнения ценообразования. Каждый конкретный случай может иметь разную стоимость в зависимости от специфики проекта. В качестве примера, рассматривались труды диаметром 110мм.

Дренажная труба с фильтром из геотекстиля

1. Стоимость одного метра трубы - 63 руб.

2. Закупка гравия 0,16м.куб - 320 руб.

3. Геотекстиль для конверта 2 кв.м. - 40 руб.

4. Укладка конверта - 400 руб.

5. Земляные работы 0,4 куб.м. - 320 руб мп.

6. Установка трубы - 200 руб мп.

7. Вывоз грунта - 60 руб мп.

Итого:  1 403 руб/м

Труба с фильтром из кокосового волокна

1. Стоимость одного метра трубы - 315 руб.

2. Закупка гравия не требуется.

3. Геотекстиль для конверта не требуется.

4. Укладка конверта не требуется.

5. Земляные работы 0,3 куб.м. - 240 руб мп.

6. Установка трубы - 200 руб мп.

7. Вывоз грунта не требуется.

Итого:  755 руб/м

Труба с наполнителем из пенопласта

1. Стоимость одного метра трубы - 400 руб.

2. Закупка гравия не требуется.

3. Геотекстиль для конверта не требуется.

4. Укладка конверта не требуется.

5. Земляные работы 0,35 куб.м. - 280 руб мп.

6. Установка трубы - 200 руб мп.

7. Вывоз грунта 40 руб мп.

Итого:  920 руб/м

Для помощи в выборе материалов, заполните простую форму

 и наши специалисты помогут рассчитать стоимость Вашей дренажной системы.

Нажимая кнопку, вы даете согласие на обработку персональных данных

Индивидуальная система лояльности при оптовых поставках для сотрудников отделов снабжения и закупок

Мы заинтересованы в развитии нашей клиентской базы и прекрасно понимаем что любой труд и помощь должны хорошо вознаграждаться.

По этому мы готовы предложить не только выгодные цены за качественные материалы, но и сформировать индивидуальное предложение для сотрудников отделов закупок, снабжения и генеральных подрядчиков уже сейчас.

Мы уверены, что наше предложение заинтересует вас и готовы обсудить подробности.

Чтобы обсудить, просто заполните форму ниже.

Оставьте заявку, чтобы мы могли обсудить с Вами все детали


Нажимая кнопку, вы даете согласие на обработку персональных данных

Практические советыпо устройству дренажной системы

• Труба укладывается в траншею ровно, без бугров

• Минимальный радиус поворота трассы дренажа 1,2 м

• Минимальный уклон лотка трубы - 3 мм на 1 метр

• Устройство траншеи осуществляется при влажности, соответствующей полутвердой
   и тугопластичной консистенции грунтов

• Смотровые колодцы применяются:

   - В месте каждого второго поворота дренажа
   - Через 40 метров прямой трассы дренажа
   - При соединении в одной точке трех и более линий
   - При уменьшении уклона с большего на меньший более чем в три раза
   - При перепаде высот между соединяемыми линиями более 0,3 м

• Стартовые участки сети длинной до 20 м допустимо выполнять без первого
   смотрового колодца, обязательно заглушив дренажную трубу в истоке

• В случае отвода воды самотёком в открытый водоём дренаж закладывается
   выше паводкового уровня этого водоёма

• При самотёчном сбросе воды на рельеф необходимо предусмотреть укреплённый
   оголовок с защитой от проникновения внутрь трубы грызунов и земноводных
